EM型電動換向閥(40MPa)

EM型電動換向閥(40MPa)|EM型電動換向閥工作原理

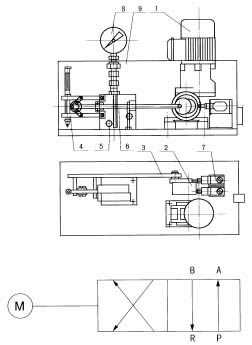

一、使用條件 EM型電動換向閥適用于公稱壓力為40MPa的干油集中潤滑系統中，將潤滑泵單線出口的壓力潤滑脂交替地通過主管道Ⅰ或Ⅱ送出去,組成一個完整的雙線終端式干油集中潤滑系統. 該換向閥是采用微型交流電機驅動，通過減速傳動帶動偏心連桿機構操縱滑芯移動，以開閉供油管道或轉換供油方向的一種集成化的換向控制裝置；它反應靈敏，啟閉快速、動作可靠，可與電控箱配合使用對潤滑系統進行自動控制。 二、技術參數 型號 公稱壓力Mpa 電機功率W 適用電源 EM 40 0.18 3-80V 50Hz 使用介質為錐入度不低于220（25℃，150g）1/10mm的潤滑脂（NLGI0#-3#）。 三、 結構及工作原理 EM型電動換向閥主要由電動機，減速機構，偏心連桿機構，強簧機構，二位四通閥，限位開關，壓力表等組成。 電動機經蝸輪蝸桿減速后，由偏心輪2帶動連桿3 作直線往復運動。由于連桿末端所連動的彈簧機構4的作用，使二位四通閥5中的滑芯桿6產生急速的推拉動作，從而改變二位四通閥各油口的聯接方式，達到液流換向的目的。此時，偏心輪旋轉了180°到達另一個死點位置，觸動了限位開關7。限位開關即可送出脈沖信號，停止閥電機運行，完成了一個工作過程。壓力表8裝于防護罩9頂部用于監視閥內的工作壓力。

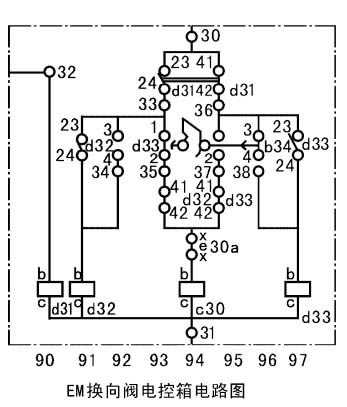

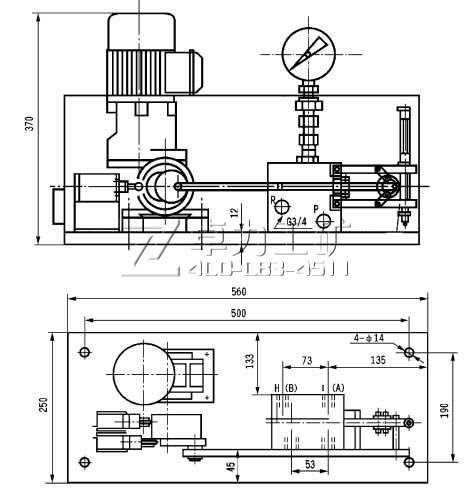

四、外形尺寸 　　　　　　　　　　　　　　　　　　　　　五、EM換向閥電控箱電路圖及接線圖

六、使用說明 該閥應安裝在系統被控主管路的前端，且位于通風、干燥、便于檢查及周圍無運動機構干涉的部位，使用前必須先打開外罩向減速箱內加入50#機械油至規定液面。
