溫度變送器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。
溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4～20mA電流信號0-5V/0-10V電壓信號，RS485數字信號輸出。

作用
將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備。
溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號，連續輸送到接收裝置。
溫度電流變送器是把溫度傳感器的信號轉變?yōu)殡娏餍盘?hào)，連接到二次儀表上，從而顯示出對應的溫度。比如，圖中該溫度傳感器的型號為PT100，那么溫度電流變送器的作用就是把電阻信號轉變?yōu)殡娏餍盘?hào)，輸入儀表，顯示溫度。

應用領域

類型	溫度范圍（℃）	最小量程（℃）	絕對誤差	基本誤差
K	0~1300	120	±1℃	±0.2%
E	0~1000	80	±1℃	±0.2%
S	0~1600	580	±3℃	±0.2%
B	400~1800	1000	±3℃	±0.2%
R	0~1600	850	±3℃	±0.2%
T	-200~400	120	±1℃	±0.2%
N	0~1200	180	±3℃	±0.2%
W	0~2300	340	±3℃	±0.2%
J	0~1200	100	±3℃	±0.2%

組成、原理
帶傳感器的變送器通常由兩部分組成：傳感器和信號轉換器。傳感器主要是熱電偶或熱電阻；信號轉換器主要由測量單元、信號處理和轉換單元組成（由于工業用熱電阻和熱電偶分度表是標準化的，因此信號轉換器作為獨立產品時也稱為變送器），有些變送器增加了顯示單元，有些還具有現場總線功能。如右圖：
變送器如果由兩個用來測量溫差的傳感器組成，輸出信號與溫差之間有一給定的連續函數關系。故稱為溫度變送器。
變送器輸出信號與溫度變量之間有一給定的連續函數關系（通常為線性函數），早期生產的變送器其輸出信號與溫度傳感器的電阻值（或電壓值）之間呈線性函數關系。
標準化輸出信號主要為0mA~10mA和4mA~20mA（或1V~5V）的直流電信號。不排除具有特殊規定的其他標準化輸出信號。溫度變送器按供電接線方式可分為兩線制和四線制，除RWB型溫度變送器為三線制外。
變送器有電動單元組合儀表系列的和小型化模塊式的，多功能智能型的。前者均不帶傳感器，后兩類變送器可以方便的與熱電偶或熱電阻組成帶傳感器的變送器。
優勢分析
模擬型
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制、三線制、四線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智能型
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝（見圖右）
●過程連接與其它產品兼容，實現最佳測量
●采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。


性能指標
隔離型溫度變送器:
* 執行標準：IEC688：1992，QB
* 輸入范圍：-60℃~175℃
　　* 精度等級：≤0.5%.F.S
　　* 整機功耗：≤0.5VA
　　* 絕緣電阻：≥20MΩ(DC500V)
　　* 響應時間：≤350mS
　　* 工作環境：-10℃~50℃，20%~90%無凝露
　　* 貯存環境：-40℃~70℃，20%~95%無凝露
* 將被測環境溫度隔離轉換成按線性比例輸出的單路標準直流電壓或直流電流；
　　* 低功耗、可靠性高；
　　* 優良的抗干擾能力；
　　* 拔插端子接口、標準導軌（35mm）安裝；
　　* 體積小、外型尺寸：95(L)×37(W)×32(H)；

技術參數
1、熱電偶溫度變送器技術指標
※輸入
輸入類型：K、E、S、B、T、J等型熱電偶
溫度量程范圍：（如下圖）
輸入阻抗：≥20KΩ
冷端溫度補償：-15～+75℃
※輸出
輸出電流：4～20mA
輸出回路供電：12～30VDC
最小工作電壓：12VDC
負載電阻與供電電源的關系：
※綜合參數
標準精度：±0.2%
溫度漂移：基本誤差/10℃
熱電阻引線補償：±0.1%（0～10Ω）
負載變化影響：±0.1%（允許負載范圍內）
電源變化影響：±0.1%（12～30V）
開機響應時間：<1S（0～90%）
工作環境溫度：-20～+70℃
防護等級：IP00/IP54（傳感器防護等級決定）
電磁兼容：符合IEC61000,EN61000
2、熱電阻溫度變送器技術指標
※輸入
溫度量程范圍：Pt100：-200～850℃ Cu50：-50～150℃
最小溫度量程：50℃
引線電阻：≤10Ω
※輸出
輸出電流：4～20mA
輸出回路供電：12～30VDC
最小工作電壓：12VDC
負載電阻與供電電源的關系：
負載電阻（包括引線電阻）=供電電源（V）-12（V）/0.02A
※綜合參數
標準精度：±0.2%（參見選型表）注：需要高精度可訂制
溫度漂移：基本誤差/10℃
熱電阻引線補償：±0.1%（0～10Ω）
負載變化影響：±0.1%（允許負載范圍內）
電源變化影響：±0.1%（12～30V）
開機響應時間：<1S（0～90%）
工作環境溫度：-20～+70℃
防護等級：IP00/IP54（傳感器防護等級決定）
電磁兼容：符合IEC61000,EN61000
外型圖

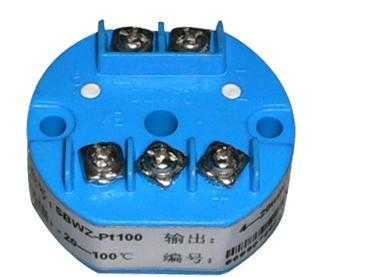

模塊式溫度變送器外形結構圖
導軌式溫度變送器外形結構圖

注意事項
溫度變送器的供電電源不得有尖峰，否則容易損壞變送器。變送器的校準應在加電5分鐘后進行，并且要注意當時環境溫度。測高溫時(>>100℃)傳感器腔與接線盒間應用填充材料隔離，防止接線盒溫度過高燒壞變送器。在干擾嚴重的情況下使用傳感器，外殼應牢固接地避免干擾，電源及信號輸出應采用Ф10屏蔽電纜傳輸，壓線螺母應旋緊以保證氣密性。只有RWB型溫度變送器有0~10mA輸出，為三線制，在量程值的5%以下,由于三極管的關斷特性造成不線性。溫度變送器每6個月應校準一次，如果DWB因受電路限制不能進行線性修正，最好按說明選擇量程以保證其線性。
數據顯示不準的原因
1.線路長，信號衰減；
2.線路阻抗不匹配；
3.信號受干擾，沒有屏蔽；
